硅基單片集成 9bit 可調光延遲線芯片具有高速切換（100～200ns）、高延時精度（0.5ps 典型值，0.2ps 可達）、超小尺寸、超寬帶工作、全固態波導芯片可靠性強、大時延范圍(～2ns 可達)、高功率耐受度（ 23dBm 典型值）等特性
硅基單片集成 9bit 可調光延遲線芯片
單片集成多比特光時延芯片基于厚膜 SOI 硅光子技術，是目前綜合性能最優和集成度最高的光時延器產品。采用二進制多級時延回路結構，芯片集成時延切換開關和包含了均衡和雜波抑制衰減器的延遲光波導回路，延時切換時間達到 200ns 以下，最大總時延量 1022ps；延時精度 0.5ps，片內單級延時損耗低至 0.8dB/bit。相比于傳統采用微波傳輸線的電時延芯片，光時延器可以適用任意的微波和毫米波頻段，具有極低的串?dāng)_和極高的非目標時延信號消光比。最大時延 1ns 的 9bit 可調光延時芯片尺寸小至 2cm×1.5cm，大幅度減小系統體積；由于光載波頻率相對于微波信號大至 4 個數量級的頻率比，光子集成的時延器芯片具有覆蓋從米波到毫米波全頻段的信號處理能力，適合各類超寬帶相控陣的波束合成應用。
硅基單片集成 9bit 可調光延遲線芯片特性
硅基單片集成 9bit 可調光延遲線芯片應用領域
硅基單片集成 9bit 可調光延遲線芯片主要性能指標
性能指標Parameter | 單位Unit | 典型值Typ. | 備注Notes |
工作波長Operationwavelength | nm | 1530-1570 |
|
延時位數Delay bits | / | 9 | 可定制Can be customized |
最小延時步進Min.step-delay | ps | 2 | 可定制Can be customized |
可調節最大延時量Adjustable max.delay | ps | 1022 |
|
延時精度Time-delay accuracy
| ps | ±0.5 | ≤16ps 延時量 delay time |
±1 | 18~64ps 延時量delay time | ||
±2 | 66~512ps 延時量delay time | ||
±3 | 514~1022ps 延時量delay time | ||
延時切換時間Delay switching time | ns | 200 |
|
插入損耗Insertion loss | dB | 11 | 13dB max |
各延時態損耗差異Delay state loss difference | dB | ±1 |
|
最大耐受光功率Max. tolerance opticl power | dBm | 23 | 26dBm max |
回波損耗Return loss | dB | 45 |
|
芯片尺寸Chip dimension | mm | 20×15×0.7 |

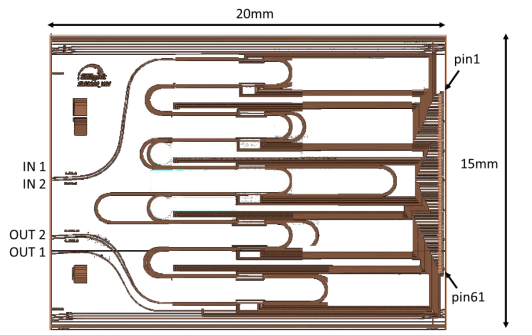

芯片尺寸（單位：mm）示意圖
四川梓冠光電生產的硅基器件芯片系列包括：硅基單片集成 9bit 可調光延遲線芯片、硅基單片集成 7bit 可調光延時器芯片、單片集成 6 比特光延時芯片、SOI芯片可調光濾波器陣列、SOI芯片光電探測器陣列、SOI高速多通道光衰減器、SOI高速光開關陣列等，歡迎咨詢！
